產品概述：

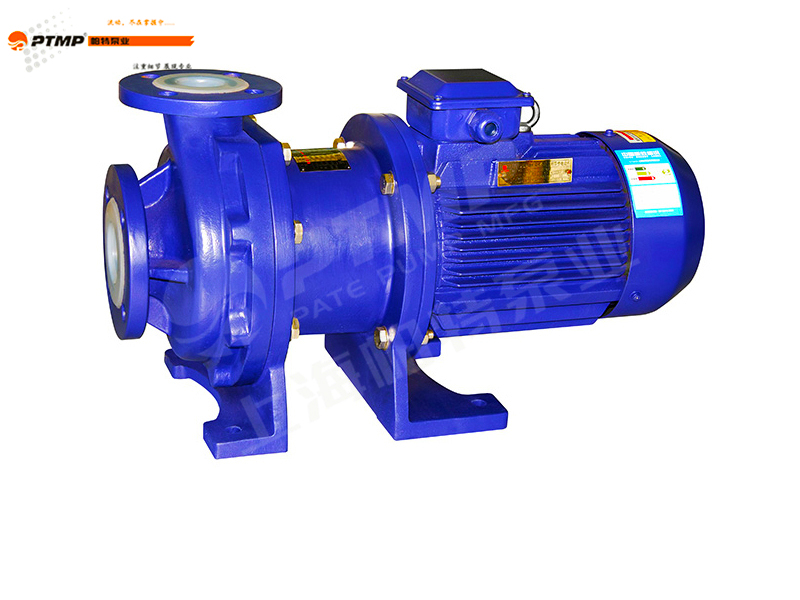

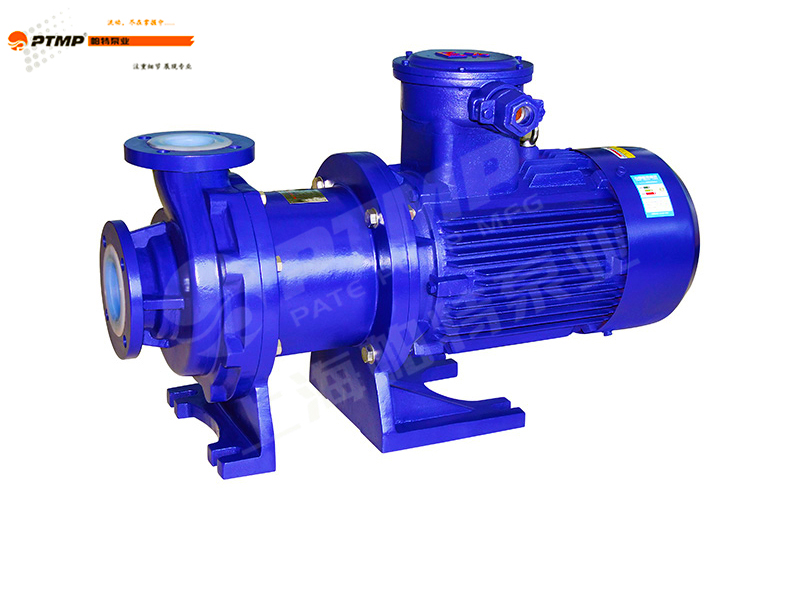

  CQB-F型氟塑料磁力泵采用F46模壓一次成型，該材料耐腐蝕性強、機械強度高、不易老化、無污染分解等優點?？蓮V泛應用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。設計獨特，無需機械軸封，不滲漏，液體過流部件采用F46,、碳化硅、氟橡膠等材料，泵體外殼用球墨鑄鐵固定，故泵體足以承托管道的重量，使用保養極為方便。

型號意義：

   例：CQB 40 - 25 - 160 F

                  F-過流部件為氟塑料合金

                  40-葉輪直徑160(mm)

                  25-出口直徑25(mm)

                  40-進口直徑40(mm)

                CQB-磁力泵

產品特點：

  CQB-F型氟塑料磁力泵的過流部件均采用“聚偏氟塑料合金（PVF2）和超高分子量聚乙烯（UHMWPE）"制造。在常溫下，PVF2對鹵素。鹵代烴、強氧化劑、沸酸、堿等多種溶劑都有良好耐腐蝕性；UHMWPE對非氧化性酸、氨和胺及各種堿，鹽溶液都有良好的耐腐蝕性，兩種材料都不耐強氧化性酸的腐蝕。氟合金泵的外殼為金屬材料，有足夠的強度承受管道以及外界的機械沖擊。傳動功率3kw一下的采用全氟結構”

性能參數：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝調試：

   一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

   二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

   三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

   四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

   五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

   六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

   一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

   二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

   五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

   六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

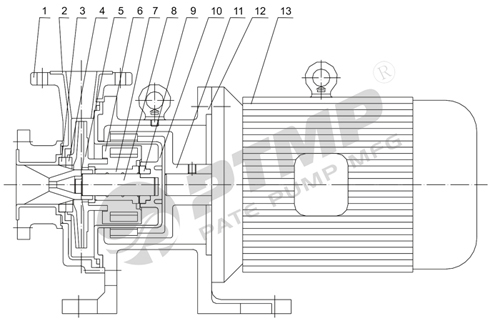

結構圖：

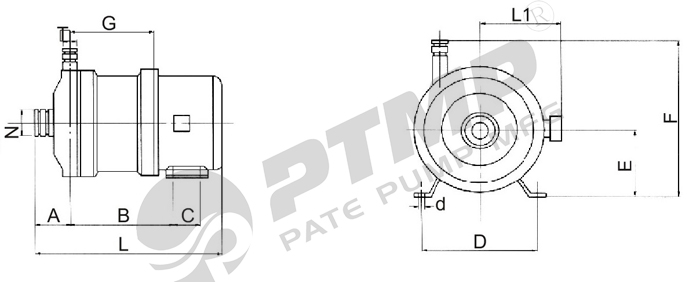

安裝尺寸圖一：

安裝尺寸表一：

備注：安裝尺寸表均只做參考，如需安裝圖等相關詳細參數說明書請致電：021-56386999。

安裝尺寸圖二：

安裝尺寸表二：

備注：安裝尺寸表均只做參考，如需安裝圖等相關詳細參數說明書請致電：021-56386999。
