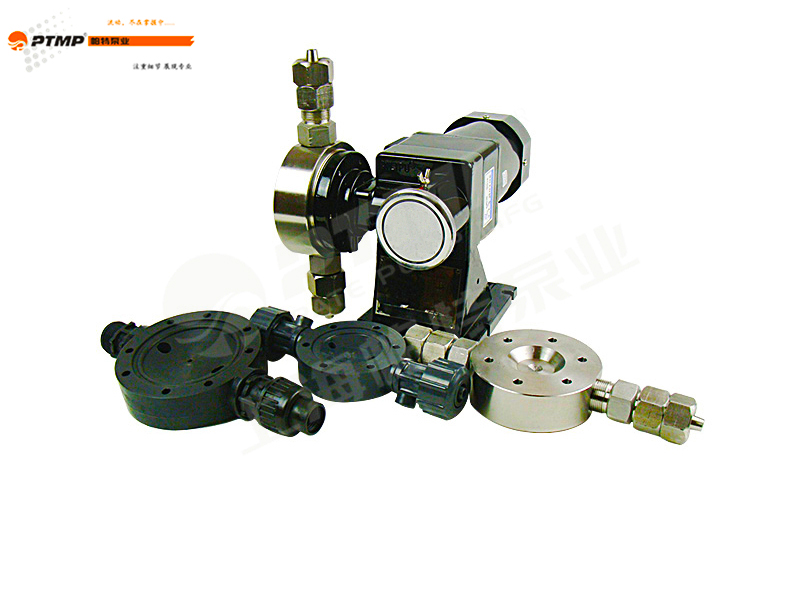

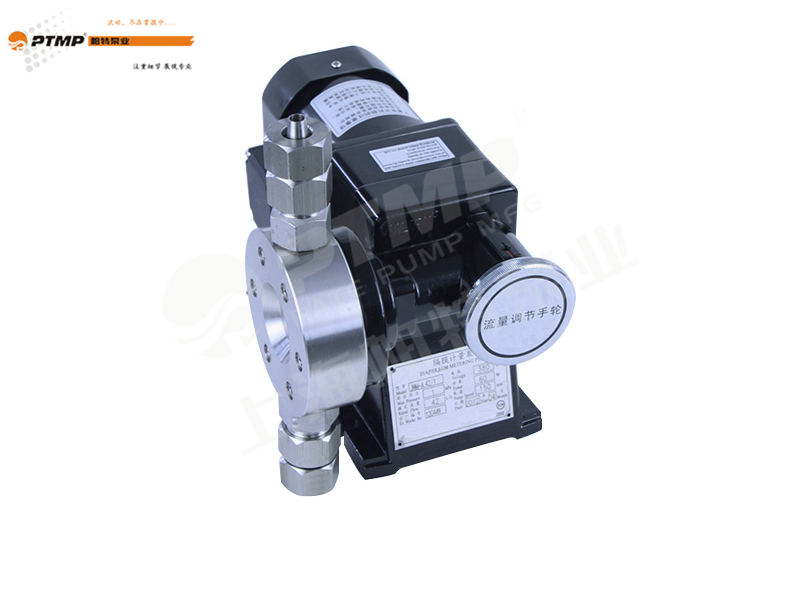

JWM-A型機械隔膜計量泵概述：

JWM-A型機械驅動隔膜計量泵的電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連 同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉 ，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體 。

JWM-A型機械隔膜計量泵特點：

1、因液力端的隔膜的靜密封代替活塞的動密封，因此，可以做到輸送介質絕對不泄露。除清水外，更適用于輸送易燃易爆、劇毒、惡臭、放射性的介質；

2、特點：①流量范圍：0.47~3000(L/h); ②工作壓力：1.2(MPa); ③液力端為靜；

3、機械隔膜泵吸入性能較柱塞泵和液壓隔膜泵差，為此容積效率也比較低；

4、結構上比柱塞泵復雜，但比液壓隔膜泵簡單；

5、出口壓力一般在10(MPa)以下，流量適用范圍較小，計量精度比柱塞泵和液壓泵低，當壓力從小到大時，流量變化可達-10%；

6、無安全泄放裝置。

JWM-A型機械隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯（缸）數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）

630-額定流量（L/h）

0.3-額定排除壓力（MPa）

L-特殊性能泵（BW￥W：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，D￥xD：帶數字控制器或行程調節器，XF：懸浮液）

B-B：防爆電機，普通電機不標

IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）

JWM-A型機械隔膜計量泵用途：

JWM-A型機械隔膜計量泵廣泛適用于環保、制藥、造紙、污水處理及城市供水等行業，并能輸送腐蝕性漿料和危險性化學品。近年來，水泥助腐劑行業得到廣泛的采用。

JWM-A型機械隔膜計量泵參數表：

隔膜計量泵常見故障和排除方法：

打不出藥水的原因有：

1、過濾器與進藥的管子堵塞。解決辦法：清洗即可。

2、進藥口與出藥口的球閥由于異物堵住。解決辦法：清洗即可。

3、進藥口與出藥口的球閥封閉性不好，漏氣。解決辦法：將球閥用力旋幾下，使之與底座緊密結合。

4、進出藥口的密封圈松動或脫落。解決辦法：檢查時須小心上下共有4個。

5、膜片破損。解決辦法：換掉，重新安裝。

6、連桿組卡死。解決辦法：一種是維修，把連桿組零部件拆開，生銹的部位用銼刀磨平再加上潤滑油即可；二是換新的連桿組。

7、馬達燒掉。解決辦法：換掉。

8、調整凸輪被調到“0”的位置，流量為零也打不出藥水。解決辦法：將調整凸輪調整使其刻度不為0。

流量達不到規定要求的原因有：

1、產品在出廠時流量為大(“10”的位置)，調整凸輪被人調整過導致流量變小。

2、進出藥口的球閥有被異物堵塞導致流量變小(比較微小的異物)。解決方法：清洗即可。

3、所打藥水的濃度，因我公司產品在廠內測試以清水為準，所以會有微小誤差。

4、過濾器與進藥的管子堵塞(比較微小的異物)。解決方法：清洗即可。

隔膜計量泵的故障原因及處理方法：

1、電動機不能啟動原因：(1) 電源無電；(2)電源一相或二相斷電

處理方法（1）檢查電源供電情況；(2)檢查保險絲及接觸點是否良好

2、不排液或排液不足原因：(1) 吸入管堵塞或吸入管路閥門未打開；(2) 吸入管路漏氣；(3) 吸入管太長,急轉彎多；(4) 吸入閥或排出閥閥面而損壞或落入外來雜物,使閥面密封不嚴；(5) 隔膜腔內殘存空氣；(6) 補油閥組或隔膜腔等處漏氣,漏油；(7) 安全閥,補償閥動作不正常；(8) 補油系統的油有雜質,閥被墊上,密封不嚴；(9) 柱塞填料處泄漏嚴重；(10)電機轉數不足或不穩定；(11)吸入液面太低

處理方法：(1) 檢查吸入管,過濾器,打開閥門；(2) 將漏氣部位封嚴；(3) 加粗吸入管,減少急轉彎；(4) 檢查閥的密封性,必要時更換閥,閥座；(5) 重新灌油,排出氣體；(6) 找出泄露部位并封嚴；(7) 重新調節；(8) 換干凈的油；(9) 調節填料壓蓋或更換新填料；(10)穩定電機轉速；(11)調整吸入液面高度

3、泵的壓力達不到性能參數原因：(1) 吸入,排出閥損壞；(2) 拄塞填料處漏損嚴重；(3) 隔膜處或排出管接頭密封不不嚴

處理方法：(1) 更換新閥；(2) 調節填料壓蓋或更換新填料；(3) 找出漏氣部位并封嚴

4、計量精度降低原因：(1) 吸入閥或排出閥閥面而損壞或落入外來雜物,使閥面密封不嚴；(2) 隔膜腔內殘存空氣；(3) 補油閥組或隔膜腔等處漏氣,漏油；(4) 安全閥,補償閥動作不正常；(5) 補油系統的油有雜質,閥被墊上,密封不嚴；(6) 柱塞填料處泄漏嚴重；(7)電機轉數不足或不穩定；(8)吸入液面太低；(9) 拄塞零點偏移

處理方法：(1) 檢查閥的密封性,必要時更換閥,閥座；(2) 重新灌油,排出氣體；(3) 找出泄露部位并封嚴；(4) 重新調節；(5) 換干凈的油；(6) 調節填料壓蓋或更換新填料；(7)穩定電機轉速；(8)調整吸入液面高度(9)重新調整柱塞零點

5、零件過熱原因：(1) 傳動機構油箱的油量過多或不足,油有雜質；(2) 各運動付潤滑情況不好；(3) 填料壓的過緊

處理方法：(1) 更換新油,使油量適宜；(2) 檢查清洗各油孔；(3) 調整填料壓蓋

6、泵內有沖擊響聲原因：(1) 各運動副磨損嚴重；(2) 閥升程太高

處理方法：(1) 調節或更換零件；(2) 調節升程高度,避免閥的滯后

JWM-A型機械隔膜計量泵結構圖：

JWM-A型機械隔膜計量泵安裝尺寸圖：

JWM-A型機械隔膜計量泵安裝尺寸表：
