參數范圍 |
流量：3.2~500(m3/h) |
揚程：12~80(m) |
溫度：-20℃~80℃ |
壓力：≤1.6(Mpa) |
泵軸：鑄鐵，不銹鋼 |
泵體、端蓋、葉輪：45鋼，不銹鋼 |
機械密封：石墨，碳化鎢/硅，硬質合金 |
產品概述：
品牌 | 帕特 | 產地 | 上海 |
吸入方式 | 單吸 | 泵軸位置 | 臥式 |
材質 | 鑄鐵、不銹鋼 | 連接方式 | 法蘭 |
介質 | 油庫,加油站,汽油,柴油等 | 葉輪數目 | 單吸 |
葉輪結構 | 半閉合 | 特性 | 適用于石油行業、油庫、油罐車等 |
CYZ-A型自吸離心油泵是根據有關技術資料經消化，吸收，改進后研制而成的新泵類產品品，并適用于作船用貨油泵、艙底泵等，分別可以用來輸送汽油、煤油、柴油、航煤等石油產品，介質溫度-20～80℃。
型號意義：
例：80 C Y Z - A - 32 P
P-表示不銹鋼材質(未標則為鑄鐵)
32-表示揚程
A-改進型
Z-表示自吸
Y-表示輸入介質為油
C-表示能滿足船用要求
80-表示泵吸入口徑
產品特點：
CYZ-A型自吸離心油泵它結構簡單、操作方便、運行平穩、維護容易、排量大、效率高、噪聲低、壽命長等優點，又具有較強的自吸能力，吸入管路中不需安裝底閥，工作前只需保證體內儲有定量引油即可，用于游輪或輸水船舶上時，可兼作掃船艙，掃艙效果良好，CYZ-A型自吸離心油泵是選用優質材料精做而成，密封才用了硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此既簡化了管路系統，又改善了勞動條件。
性能參數表：
泵型號 | 流量(m3/h) | 流量(L/s) | 揚程 | 吸程 | 轉速(r/min) | 功率 | 進口口徑 | 出口口徑 |
25CYZ-A-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 |
25CYZ-A-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 |
40CYZ-A-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 |
40CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 |
50CYZ-A-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 1.5 | 50 | 50 |
50CYZ-A-20 | 18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 |
50CYZ-A-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 4 | 50 | 50 |
50CYZ-A-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 |
50CYZ-A-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 |
50CYZ-A-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 |
50CYZ-A-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 |
65CYZ-A-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 |
65CYZ-A-32 | 25 | 6.9 | 32 | 6 | 2900 | 5.5 | 65 | 50 |
80CYZ-A-13 | 35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 |
80CYZ-A-17 | 43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 |
80CYZ-A-22 | 40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 |
80CYZ-A-25 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
80CYZ-A-32 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
80CYZ-A-55 | 60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 |
80CYZ-A-70 | 60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 |
100CYZ-A-20 | 100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 |
100CYZ-A-40 | 100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
100CYZ-A-40A | 100 | 27.8 | 40 | 6 | 1450 | 22 | 100 | 100 |
100CYZ-A-65 | 100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 |
100CYZ-A-75 | 70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 |
150CYZ-A-45 | 170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 |
150CYZ-A-55 | 170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 |
150CYZ-A-65 | 170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 |
150CYZ-A-80 | 160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 |
200CYZ-A-63 | 280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 |
250CYZ-A-50 | 400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 |
300CYZ-A-50 | 500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
運轉要求：
1,驅動機的轉向應與泵的轉向相同；
2,查明管道泵和共軸泵的轉向；
3,各固定連接部位應無松動，各潤滑部位加注潤滑劑的規格和數量應符合設備技術文件的規定；
4,有預潤滑要求的部位應按規定進行預潤滑；
5,各指示儀表，保護裝置均應靈敏，準確，可靠；
6,盤車應靈活，無異?，F(xiàn)象；
7,高溫泵在試運轉前應進行泵體預熱，溫度應均勻上升，每小時溫升不應大于50℃；泵體表面與有工作介質進口的工藝管道的溫差不應大于40℃；
8,設置消除溫升影響的連接裝置，設置旁路連接裝置提供冷卻水源。
操作事項：
1.禁止無水運行，不要調節吸人口來降低排量，禁止在過低的流量下運行；
2.監控運行過程，徹底阻止填料箱泄漏，更換填料箱時要用新填料；
3.確保機械密封有充分沖洗的水流，水冷軸承禁止使用過量水流；
4.潤滑劑不要使用過多；
5.按推薦的周期進行檢查。建立運行記錄，包括運行小時數，填料的調整和更換，添加潤滑劑及其他維護措施和時間。對自吸式離心泵抽吸和排放壓力，流量，輸入功率，洗液和軸承的溫度以及振動情況都應該定期測量記錄。
使用事項：
1、靠泵身的吸真空裝置即可吸水工作。吸真空系統帶有一套離合裝置，當泵常吸水工作后可通過離合裝置使吸真空裝置停止工作，以減少功耗，延長使用壽命。當需要吸真空裝置工作時也可通過離合裝置實現。離合方式有兩種：手動離合、自動離合。
2、注意動力機運轉情況，觀察水溫、油溫是否異常；注意機組聲響和振動，當機組振動過大或有雜音，往往是蝸殼式中開泵發出故障的信號，必須停機檢修排除隱患；進水口處有無漂浮物，底閥淹沒深度是否足夠；各緊固處是否松動，進水管各接頭是否嚴密不漏氣。蝸殼式中開泵的停車。離心泵停車時，應慢慢關閉出水閥，逐漸降低動力機轉速，使其處于輕載狀態，后停止動力機。
3、維護和保養：起動前應檢查各緊固處螺栓有無松動，有無異常響聲，潤滑部位油量是否充足等，盡早排除可能發生的問題，以免造成損失。S型水平中開泵起動前應先灌引水。灌水前擰開放氣螺塞，然后加水，直到從放氣孔向外冒水，再轉動幾下泵軸，如繼續冒水，表明水已充滿，然后關閉放氣螺塞，準備起動。
4、自吸式離心泵運行時注意事項：經常清潔泵面；用機油潤滑的，每使用1個月更換1次機油；用黃油潤滑的，每半年更換1次黃油。還要避免抽排含泥沙過多的渾水，

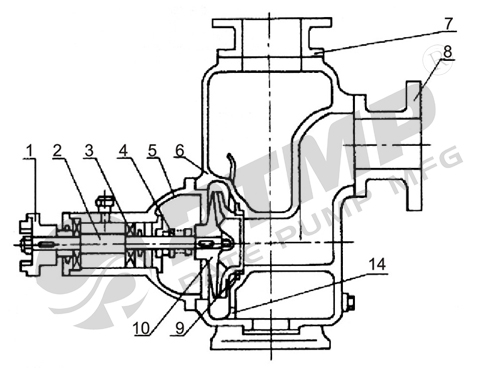

結構圖：
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 聯軸器 | 8 | 進口座 |
| 2 | 泵軸 | 9 | 前密封環 |
| 3 | 軸承 | 10 | 葉輪 |
| 4 | 機械密封 | 11 | 后蓋 |
| 5 | 軸承體 | 12 | 擋水圈 |
| 6 | 泵殼 | 13 | 加液孔 |
| 7 | 出口座 | 14 | 回液孔 |

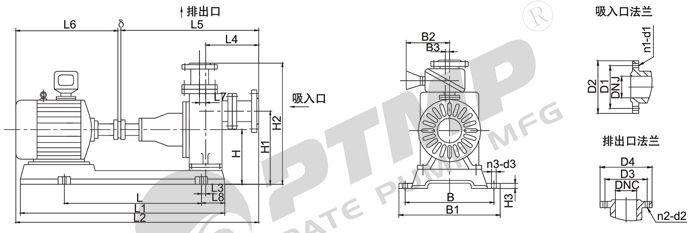

安裝尺寸圖：
安裝尺寸表：
| 泵型號 | B | B1 | B2 | B3 | n3-d3 |
| 25CYZ-A-20 | 280 | 320 | 225 | 4 | 4-14 |
| 25CYZ-A-32 | 300 | 330 | 225 | 重合 | 4-12 |
| 40-CYZ-A-20 | 280 | 320 | 225 | 重合 | 4-14 |
| 40-CYZ-A-40 | 370 | 410 | 225 | 重合 | 4-14 |
| 40-CYZ-A-50 | 320 | 360 | 225 | 4 | 4-14 |
| 50-CYZ-A-12 | 280 | 320 | 225 | 4.5 | 4-14 |

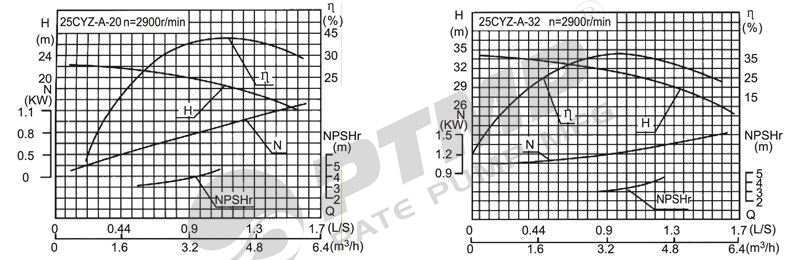

性能曲線圖：
