J-T型柱塞計量泵

J-T型柱塞計量泵主要參數

流量：160~48000(L/h)

壓力：≤1.6(Mpa)

溫度：≤400℃

壓力范圍：0.4~50(bar)

泵頭：聚氯乙烯,不銹鋼,聚四氟乙烯

閥球：二氧化硅,不銹鋼,陶瓷

密封：聚四氟乙烯,聚氯乙烯

現場應用聯系我們

J-T型柱塞計量泵概述：

品牌	帕特	產地	上海
材質	聚氯乙烯、SUS304/316、聚四氟乙烯等	泵軸位置	立式
介質	適用各種酸堿藥液體，水等	連接方式	法蘭
防護等級	IP54	特性	排除壓力范圍較廣，可遠程控制

J-T型柱塞計量泵是通過柱塞的往復運動直接將工作介質吸入和排出。由于柱塞和密封都接觸介質的情況下，選擇合適的柱塞材質和密封形式。柱塞計量泵包括有閥泵和無閥泵兩種。柱塞式計量泵因其結構簡單和耐高溫高壓等優點而被廣泛應用于石油化工領域。柱塞材質有不銹鋼、氧化陶瓷，氧化陶瓷具有耐腐蝕和硬度高耐磨的特點，性能特點說明保溫夾套柱塞泵頭，在液缸體、進出口上帶有保溫夾層殼體，可對輸送介質進行特殊保溫或冷卻，同時它的密封腔帶有保溫或冷卻的夾套，通過對夾套輸送保溫液或冷卻介質來控制密封腔的溫度。

J-T型柱塞計量泵特點：
1、泵為螺桿副傳動，曲柄連桿機構，行程調節為可變偏心滑軸系統機構
2、泵的排量Q=16000(L/h)
3、泵的排壓P2=50(mpa)
4、適應介質溫度<400℃
5、流量控制方式：手動/自動調節沖程/變頻控制等
6、泵在運行或停止?fàn)顟B(tài)下可調節流量。
7、泵的過流零件可選材質：304、316L、20#合金、哈氏B、哈C、陶瓷等。
8、流量精度≤±1％
9、進出口連接：焊接管頭式、螺紋式、法蘭式
10、特殊設計：（1）高壓；（2）高溫；（3）低溫；（4）加熱夾套；（5）高粘度
11、可多臺并聯使用，可分別獨立調節流量
J-T型柱塞計量泵型號意義：
例：J-T /32
J-柱塞計量泵
32-壓力
J-T型柱塞計量泵用途：
廣泛應用于化工、石油化工、冶金、電力、醫藥、食品、塑料發泡等各個領域，成為現代工業實現半自動化和全自動操作不可缺少的泵中。尤其在輸送高粘度、高壓力、高溫度的各種液體。

J-T型柱塞計量泵參數表：

泵型號	J-T流量(L/h)	2J-T流量(L/h)	3J-T流量(L/h)	壓力(Mpa)	柱塞直徑	行程	泵速(min-1)	功率	口徑
J-T-□/32	160	320	480	32	20	80	96	7.5	15
J-T-□/50	200	400	600	50	25	80	96	11	15
J-T-□/25	200	400	600	25	25	80	96	7.5	15
J-T-□/40	250	500	750	40	25	80	96	11	15
J-T-□/20	250	500	750	20	25	80	96	7.5	15
J-T-□/32	320	640	960	32	32	80	96	11	20
J-T-□/16	320	640	960	16	32	80	96	7.5	20
J-T-□/25	400	800	1200	25	32	80	96	11	20
J-T-□/12.5	400	800	1200	12.5	32	80	96	7.5	20
J-T-□/20	500	1000	1500	20	40	80	96	11	253
J-T-□/10	500	1000	1500	10	40	80	96	7.5	253
J-T-□/16	640	1280	1920	16	40	80	96	11	253
J-T-□/8	640	1280	1920	8	40	80	96	7.5	253
J-T-□/12.5	800	1600	2400	12.5	50	80	96	11	253
J-T-□/6.3	800	1600	2400	6.3	50	80	96	7.5	253
J-T-□/10	1000	2000	3000	10	50	80	96	11	253
J-T-□/5	1000	2000	3000	5	50	80	96	7.5	253
J-T-□/8	1260	2520	3780	8	63	80	120	11	32
J-T-□/4	1260	2520	3780	4	63	80	120	7.5	32
J-T-□/6.3	1600	3200	4800	6.3	63	80	120	11	32
J-T-□/3.2	1600	3200	4800	3.2	63	80	120	7.5	32
J-T-□/5	2000	4000	6000	5	80	80	120	11	40
J-T-□/2.5	2000	4000	6000	2.5	80	80	120	7.5	40
J-T-□/4	2500	5000	7500	4	80	80	120	11	40
J-T-□/2	2500	5000	7500	2	80	80	120	7.5	40
J-T-□/3.2	3200	6400	9600	3.2	100	80	120	11	50
J-T-□/1.6	3200	6400	9600	1.6	100	80	120	7.5	50
J-T-□/2.5	4000	8000	12000	2.5	100	80	120	11	50
J-T-□/1.3	4000	8000	12000	1.3	100	80	120	7.5	50
J-T-□/2	5000	10000	15000	2	125	80	120	11	50
J-T-□/1	5000	10000	15000	1	125	80	120	7.5	50
J-T-□/1.6	6300	12600	18600	1.6	125	80	120	11	65
J-T-□/0.8	6300	12600	18600	0.8	125	80	120	7.5	65
J-T-□/1.25	8000	16000	24000	1.25	140	80	120	11	65
J-T-□/0.63	8000	16000	24000	0.63	140	80	120	7.5	65
J-T-□/1.0	10000	20000	30000	1.0	160	80	120	11	80
J-T-□/0.5	10000	20000	30000	0.5	160	80	120	7.5	80
J-T-□/0.8	12500	25000	37500	0.8	180	80	120	11	80
J-T-□/0.4	12500	25000	37500	0.4	180	80	120	7.5	80
J-T-□/0.63	16000	32000	48000	0.63	200	80	120	11	100
J-T-□/0.32	16000	32000	48000	0.8	200	80	120	7.5	100

柱塞計量泵常見故障分析：

1、流量異常：常見原因有吸入管道堵塞、單向閥存在異物或損壞、介質比重或粘度較高等，建議清洗并疏通吸入管道和單向閥，若是介質粘度過高則使用對應性能的計量泵。

2、排出壓力異常：通常是單向閥卡澀或者出口管路有滲漏造成的，對此需要對單向閥進行清洗，并排出出口管路的滲漏。

3、流量精度不達標：檢查閥球、O型墊圈、膜片是否磨損嚴重，按需更換新件；檢查液體內是否存在空氣，需將空氣排出；后查看電壓情況，確保穩定即可。

柱塞計量泵的故障和解決方法：

1、柱塞計量泵負荷率不夠：可以考慮泵腔運行內存有氣體，檢查管道密封性是不是有松脫或損壞，當泵腔內滲透到氣體后，會讓泵腔內沒法產生充足的工作壓力轉變,造成機泵不能正常的吸進或出液；在對計量泵開展排氣管后若難題仍然存有，則檢查入口過濾網是不是有阻塞，立即清理并疏通過濾網即可。

2、柱塞計量泵頭液漏：拆卸機泵頭，檢查隔膜是不是有裂縫，立即拆換新的隔膜。

3、柱塞計量泵頭滲油：一般是由于液力傳動端和驅動器端間的骨架密封損壞造成的，即拆換骨架密封就可以。

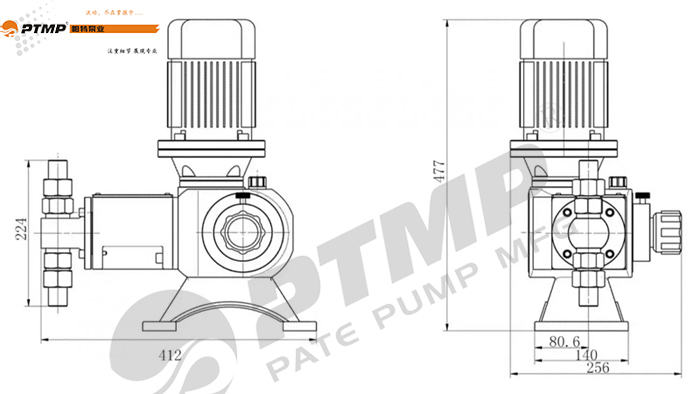

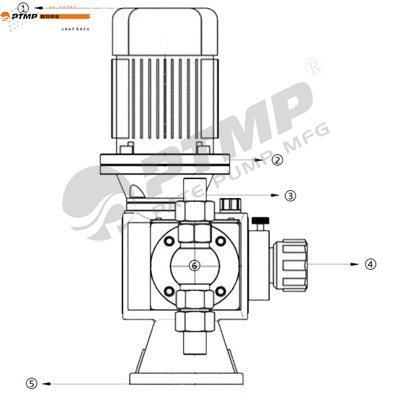

J-T型柱塞計量泵結構圖：
