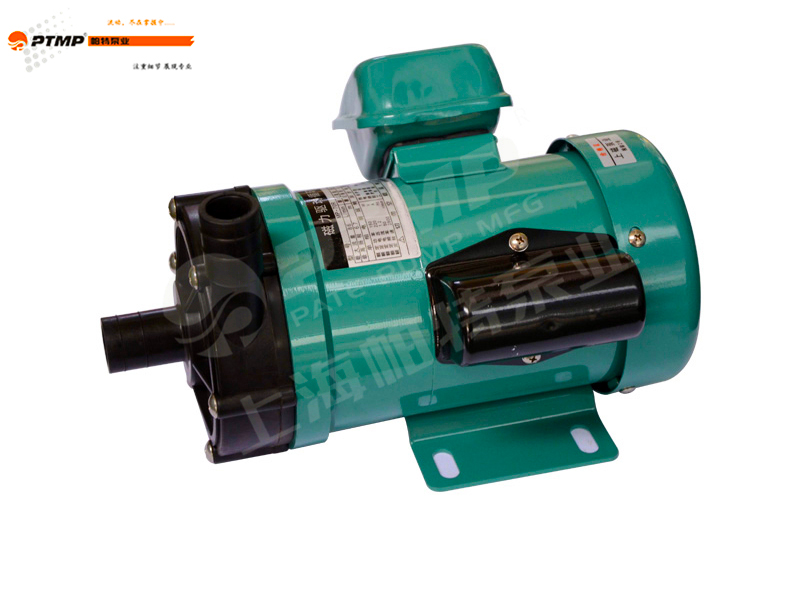

產品概述：

  MP型塑料磁力泵是在連軸上和葉輪上分別裝配有磁性材料而互相吸引偶合，無需配以傳統機械軸封，因而是完全密封的。電動機轉動扭力是通過主動磁及從動磁性的引力帶動葉片工作運轉。 它采選了設計的特種配方陶瓷作軸承，具有極強的耐磨擦性和抗腐蝕性，使其安全性能得到可靠的保證。磁力驅動循環泵采用無軸封設計，完全避免了傳統機械軸封泵存在的液體泄漏而引起的腐蝕后污染的缺陷，是工業設備中的液體輸送泵。

型號意義：

   例：MP 20R - X 100

                100-無代號電壓220V；100V

                X-無代號為普通型：M為進口用螺紋接口；X為大流量型；Z為高揚程型；T為特殊用途；N為改進型

                20R-產品規格

              MP-MP系列塑料磁力驅動循環泵

產品特點：

  MP型塑料磁力泵為磁力泵領域的結晶。凝結了本單位設計人員多年的心血，也是磁力泵中技術含量高的產品。MP型力泵設計特點、造型美觀、油氣是軸承采用特種配方陶瓷材料，具有極強的耐磨性和抗腐性，走出了磁力泵“嚴禁空載“的禁區，保證了它的安全性。

產品用途：

  MP型塑料磁力泵以聚丙烯為材料制造，具有耐化學藥液腐蝕的性能，用途非常廣泛，可以應用在化工業，藥劑業，電鍍業，照片業，電器用具業，金屬工業，礦業，食品工業，醫療，水處理，污染控制等其他行業。

性能參數表：

備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。

安裝調試：

一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

結構圖：

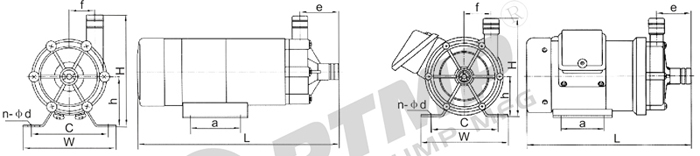

安裝尺寸圖：

安裝尺寸表：

性能曲線圖：
