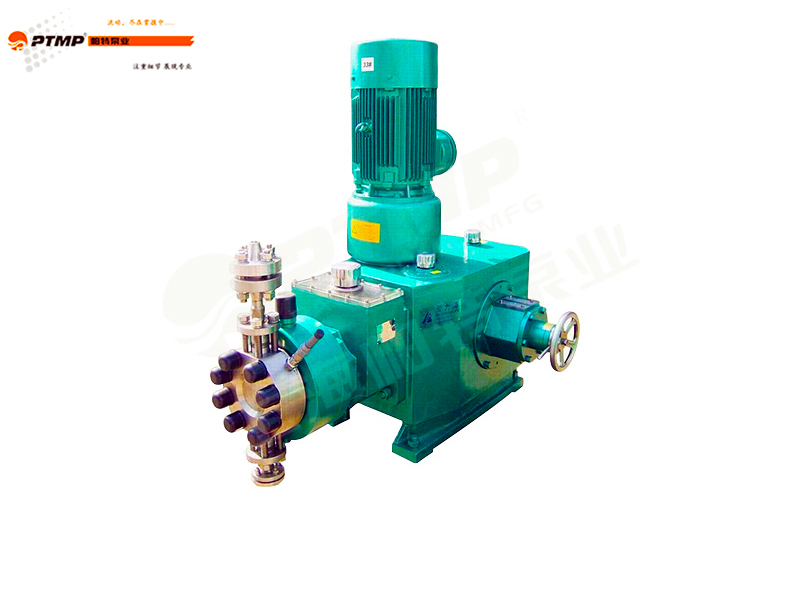

JYM3.0型液壓隔膜計量泵產品概述：

JYM3.0型液壓隔膜計量泵適用于由一般的常溫清水直至具有腐蝕，易揮發、易結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其他貴重液體等。同時也可以輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

JYM3.0型液壓隔膜計量泵產品特點：

1、無動密封，無泄漏，維修簡單；

2、工作壓力可達30(MPa),計量精度可達±1%；

3、計量精度優于機械隔膜泵，密封性能優于柱塞泵；

4、流量大小控制通過調節沖程長度和變頻調速來實現，配沖程調節器可以實現遠程自動控制；

5、介質的使用溫度不宜超過100℃，不宜低于-30℃，否則影響隔膜壽命；

6、新型的三閥結構，限位補油機構的應用，既保證液壓腔內的液壓油充滿度，又避免補油過量，防止液壓沖擊，從而使隔膜兩側受力平衡，提高隔膜的使用壽命，隔膜壽命可提高8000小時以上；

7、在輸送特殊介質時，可采用雙隔膜帶隔膜破裂報警裝置，防止隔膜破裂時，介質與液壓油混合引起事故。

JYM3.0型液壓隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯(缸)數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號(W：微機座，X：小機座，D：大機座，T：特大機座)

630-額定流量(L/h)

0.3-額定排除壓力(MPa)

L-特殊性能泵(BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液)
B-B：防爆電機，普通電機不標

IV-液缸過流部分材料(I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金)

JYM3.0型液壓隔膜計量泵：

液壓隔膜計量泵安裝注意事項：

1,當用戶接收液壓隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,液壓隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

液壓隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

液壓隔膜計量泵安裝規范：

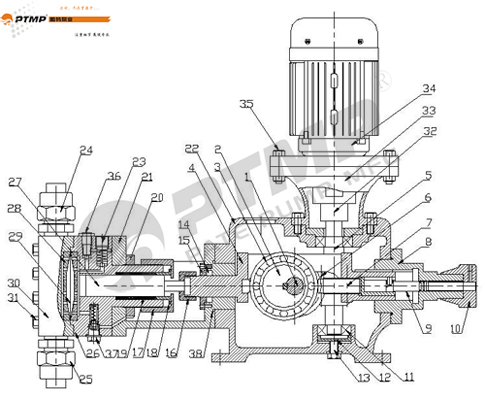

JYM3.0型液壓隔膜計量泵結構圖：

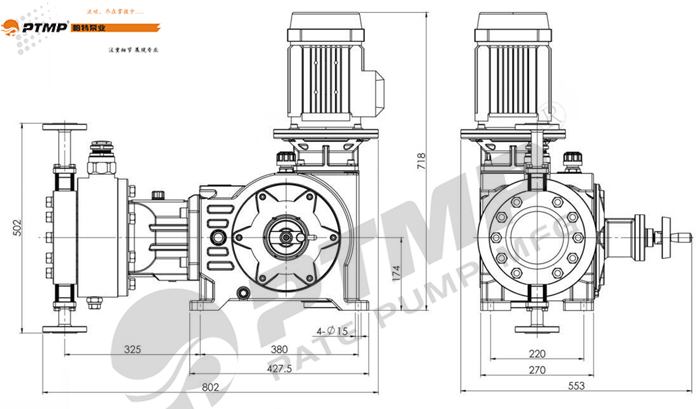

JYM3.0型液壓隔膜計量泵安裝尺寸圖：
