參數范圍 |
流量：27~1060(m3/h) |
揚程：70~84(m) |
溫度：15℃~150℃ |
壓力：≤1.6(Mpa) |
泵殼：聚丙烯，聚甲醛，鋁合金，不銹鋼，鑄鐵，鑄鋼，聚四氟乙烯 |
隔膜：山道、聚醚、丁晴、耐磨、氟橡膠，聚氨酯，聚四氟乙烯 |

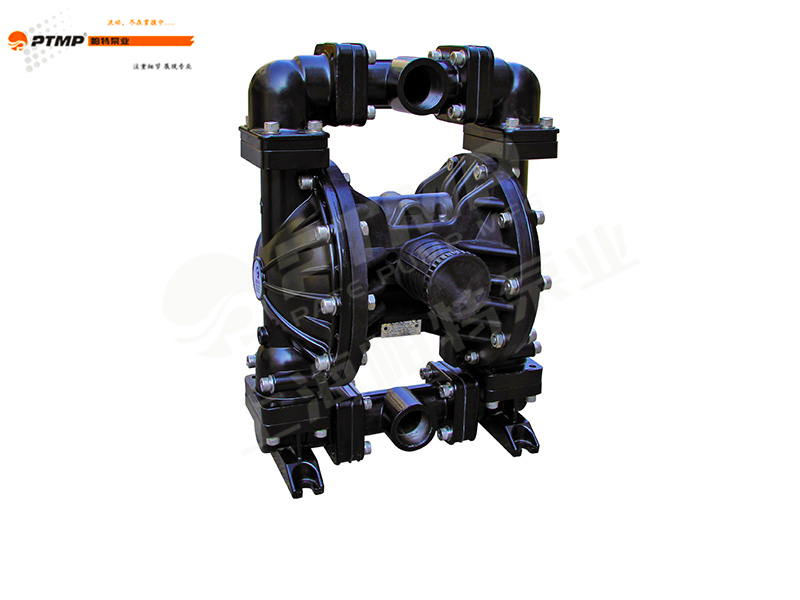

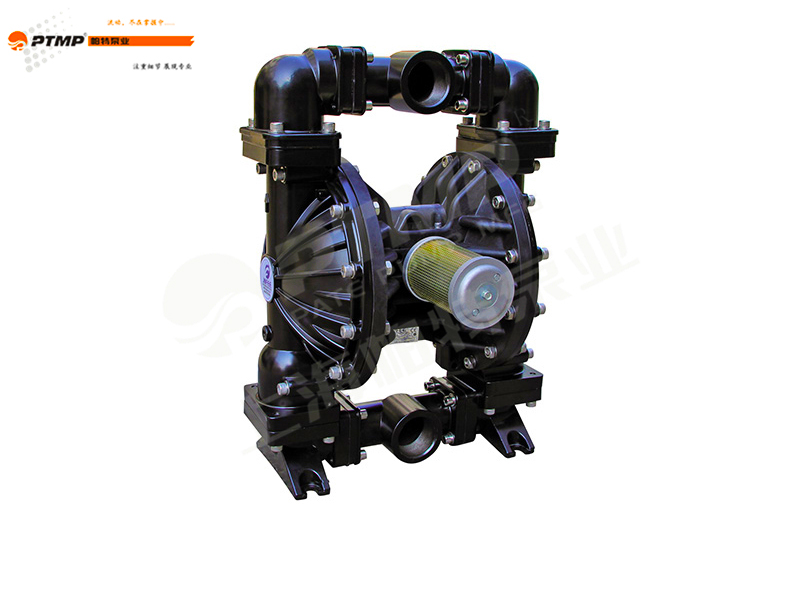

產品概述：
PTQ型氣動隔膜泵品質卓越、在各種應用場合中均能平穩、安全、可靠的泵送介質。新型的氣閥設計確保輸送更穩定、無死點，即使在較低的壓縮空氣下，氣閥也無需任何潤滑。正是由于這些獨特的設計，不但可以泵送高磨損性的介質，也可以泵送高粘度或含固體顆粒的介質。
PTQ型不銹鋼氣動隔膜泵可以干轉，而無任何損壞，我們可以根據客戶的使用要求和應用場合選擇不同材質的泵殼、球閥、膜片等部件、以提供合理、性價比高的解決方案。

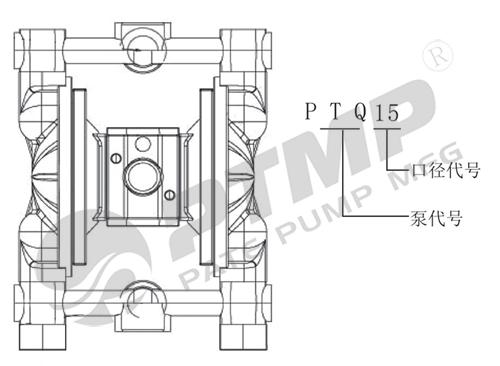

型號意義：
例：PT Q - 15
15-表示口徑代號
Q-氣動隔膜泵
PT-帕特代號
產品特點：
1、 模塊式空氣閥 無停轉 通暢 迅速換向。
2、 出色的流量和效率、可變流量和壓力
3、 與其他隔膜泵相比，活動部件非常少。
4、 干運行能力。
5、 可干轉而無任何損壞。
6、 可實現遠程控制。
7、 能耗小，壓縮空氣泄漏量極低。
8、 可輸送高稠、高粘度、固體顆粒等液體介質。
9、 提供多種材料產品，適用各種應用場合。
10、與同類隔膜泵相比，隔膜使用壽命可延長5倍。
產品用途：
1.飲料行業：酵母、沉淀物、啤酒花、糖漿、紅酒、水果汁、玉米糖漿等。
2.制藥行業：植物栲膠、藥片泥、酒精、助濾器等。
3.電子工業：溶劑、電鍍槽、超純液體、超聲波清洗液、酸性廢水、蝕刻液、拋光劑。
4.油漆噴涂：樹脂、溶劑、酸衍生物、木材防腐劑、凝固噴涂油漆，二氧化鈦、底漆、染色劑、樹脂、溶劑、木防腐劑、著色劑、混泥土涂料、二氧化鈦漿、彌散劑油漆、清洗液。
5.食品行業：鹽水、巧克力、醋、糖漿、植物油、豆油、蜂蜜、花生醬。
廣泛應用于石油、化工、、涂料、陶瓷、采礦業、食品飲料業、制藥、造紙業、電子業、紡織業、建筑業、汽車業、家具業、環保、水處理等行業。
性能參數表：
泵型號 | 流量(L/min) | 揚程 | 干吸程 | 濕吸程 | 空氣供給 | 顆粒直徑 | 口徑 | 壓縮空氣入口 |
PTQ-10 | 27 | 70 | 2.1 | 3.7-6.4 | 7 | 1.6 | 3.8 | 1/4 |
PTQ-15 | 57 | 84 | 4 | 7.6 | 8.4 | 2.5 | 1/2 | 3/8 |
PTQ-20 | 57 | 84 | 4 | 7.6 | 8.4 | 2.5 | 3/4 | 3/8 |
PTQ-25 | 157 | 84 | 4 | 8 | 8.4 | 4 | 1 | 1/2 |
PTQ-40 | 358 | 84 | 5 | 8 | 8.4 | 5 | 1.5 | 1/2 |
PTQ-50 | 587 | 84 | 5 | 8 | 8.4 | 6 | 2 | 1/2 |
PTQ-80 | 1060 | 84 | 5 | 8 | 8.4 | 9.4 | 3 | 1 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
工作原理：
一，連接壓縮空氣后，氣閥控制壓縮空氣推動膜片向友移動，同時膜片會擠壓右膜腔室中的介質從而將介質排除泵腔。膜片不僅起輸送介質的作用，同時在泵腔中起隔離壓縮空氣和介質。當一個膜片被壓縮空氣推向遠離中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體，其中處于高壓的連桿其作用是連接位于兩個膜腔室中的膜片。當膜片2移向中間體時，膜片后面的高壓空氣通過閥門的換向通過消音器被迫排放到外界。當膜片2移向中間氣閥時，泵入口產生真空并通過大氣壓力將介質壓入泵的進口中。此時蹦的進口閥球會被抬高而離開閥座，保證介質很輕松的通過進口管路而充入泵腔中。
二，當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充入膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1 開始移向中間體。膜片2將擠壓膜腔室中介質并通過水利作用再進口處的閥球上，使得閥球和閥座的接觸后而封閉進口管路。同時，同樣的水利作用在出口處球閥上并提升球閥，打開出口管路，另一側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。
三，當一個充成完成后，通過氣閥的換向使得膜片1后面再次被充入壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。
故障排除：
故障問題 | 解決方法 |
系統中吸入高度過大 | 若吸入高度超過4米，大多數情況下用液體充滿泵室即可啟動泵 |
系統中正吸入高度過大 | 當液體正吸入高度超過3米時應安裝一個背壓裝置。 |
系統壓差超過供氣壓力 | 增加泵的進氣壓力，大部分隔膜泵都按照零流量情況下1:1的壓力比進行設計。 |
供氣壓力或流量超過系統壓差 | 根據所公布的《性能曲線》進行計算，減少泵的進氣口壓力和流量，泵會通過快速循環使流體發生空化。 |
吸入管道尺寸過小 | 按照尺寸圖紙的推薦值進行連接 |
空氣管道受限或者尺寸過小 | 采用更大的氣管進行連接 |
死機不工作 | 檢查氣閥里面塑料配件是否有破損情況，閥塊是否磨蝕。 |
死機不工作 | 檢查氣閥里面密封件是否磨蝕壞掉，是否分流閥和導向閥的氣流換向器磨蝕或卡主，不能自由移動或連接部位斷裂的情況。 |
死機不工作 | 拆卸并檢查配氣閥組件和引導換向閥頂針，更換所有斷裂或失靈磨蝕的零部件。確保閥塊和引導換向閥可平穩自如移動，重新安裝前檢查閥口是否堵住。 |
泵用剛性管道連接 | 安裝柔性連接器和阻尼器 |
排氣消聲器堵塞 | 取下消聲器，拆開消聲器清洗或除冰，然后重新安裝 |
在排氣消聲器中泵入了液體 | 拆除泵室檢查隔膜的裂縫或松動的隔膜板部件。 |
吸入端漏氣或產品中進入空氣 | 目視檢查所有吸入端的墊片和管道連接部分 |
止回閥堵塞 | 把泵上的過水進出口部件拆下來，然后人工清除止回閥凹出的堵塞物。 |
止回閥或其閥座磨損或未對齊 | 檢查止回閥及閥座的磨損情況及支撐情況。如有必要可進行更換。 |
吸入管堵塞 | 清除或用水沖掉堵塞物，檢查并清理所有吸入口濾網。 |
結構圖：
泵體材料 | 代號 | 隔膜材料 | 代號 |
鋁合金 | L | 丁氟橡膠 | NBR |
鑄鐵 | Z | 氟橡膠 | F |
工程塑料 | S | 乙丙橡膠 | EPDM |
不銹鋼 | B | 氯丁橡膠 | CR |
襯膠 | ZCJ | 四氟橡膠 | F46 |

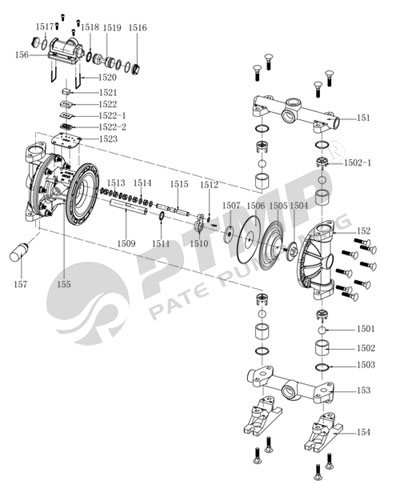

分體圖：
零件號 | 名稱 | 數量 | 零件號 | 名稱 | 數量 |
155-PP | 氣閥主體 | 1 | 1516-PC | 活塞固定板 | 2 |
156-PP | 氣閥殼體 | 1 | 1517-VT | 固定板o環 | 2 |
157-PE | 消聲器 | 1 | 1518-VT | 活塞V型圈 | 2 |
1509-SS | 連桿軸 | 1 | 1519-PP | 活塞 | 1 |
1510-PP | 連桿定位板 | 2 | 1520-SS | 活塞固定銷 | 2 |
1511-VT | 連桿V型圈 | 2 | 1521-CM | 換氣閥 | 1 |
1512-SS | 卡環 | 2 | 1522-CM | 換氣閥閥板 | 1 |
1513-PM | 換向閥 | 5 | 1522-1-LE | 換氣閥密封墊 | 1 |
1514-VT | 換向軸V型圈 | 6 | 1522-2-PP | 換氣閥墊 | 1 |
1515-SS | 換向軸 | 1 | 1523-LE | 氣閥密封墊 | 1 |

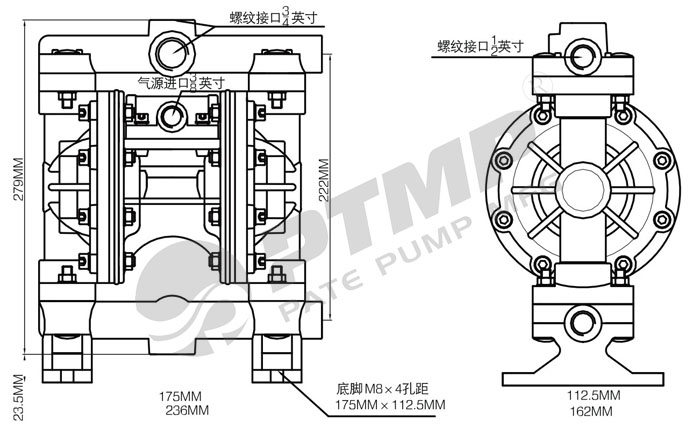

安裝尺寸圖：
非過水部材質：
| 非過水部材質 | 聚丙烯 | 鋁合金 |
| 代號 | PP | AL |
過水部材質：
| 過水部材質 | 聚丙烯 | 聚甲醛 | PVDF | 鋁合金 |
| 代號 | PP | PM | KV | AL |
| 過水部材質 | 304不銹鋼 | 316不銹鋼 | 球墨鑄鐵 | 聚四氟乙烯 |
| 代號 | SS | LL | AC | TF |
隔膜材質：
| 過水部材質 | 聚四氟乙烯 | 山道橡膠 | 聚醚橡膠 | 丁晴橡膠 |
| 代號 | TF | ST | HY | BN |
| 過水部材質 | 三元乙丙橡膠 | TPV耐磨橡膠 | 氟橡膠 | 聚氨酯 |
| 代號 | EP | GE | VT | PU |
止回閥材質：
| 過水部材質 | 聚四氟乙烯 | 山道橡膠 | 聚醚橡膠 | 丁晴橡膠 | 三元乙丙橡膠 | TPV耐磨橡膠 |
| 代號 | TF | ST | HY | BN | EP | GE |
| 過水部材質 | 氟橡膠 | 聚氯乙烯 | 304不銹鋼 | 316不銹鋼 | 陶瓷 | |
| 代號 | VT | PC | SS | LL | CM |
