產品概述：

   I-1B型濃漿泵是單螺桿式容積回轉泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入推移排出口，實現泵的輸送功能。

   I-1B型濃漿泵是單螺桿式容積回轉泵，是一種單螺桿輸運泵，它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋形方式從一個密封腔壓向另一個密封腔，擠出泵體。

  螺桿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡/秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。

  該泵可輸送高濃度高粘度(<10000Pa.s)。根據使用環境的不同可配普通通電機、防爆電機、電磁調速式電機。及材質分別為整體不銹鋼和軸不銹鋼。

型號意義：

 例：I - 1B1 寸

             I-濃漿泵

             1B-單螺桿式

             1寸-口徑(1英寸)

產品特點：

 1、可輸送高濃度高粘度＜10000(Pas)及含有顆粒的懸浮漿液。

 2、輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。

 3、排出壓力與轉速無關 ，低流量也可保持高的排出壓力。

 4、流量與轉速成正比，通過變速機構或調速電機可實現流量調節。

 5、自吸能力強，不用裝底閥可直接抽吸液體。

 6、泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。

 7、運轉平穩、振動、噪聲小。

 8、結構簡單、拆裝維修方便。 本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。

性能參數：

注意事項：

   開機前必先確定方向，不得反轉。

   嚴禁再無介質的情況下空運轉。

   新安裝或停機數天后的泵，不能立即啟動，應先向泵體內注入適量機油或肥皂水，再用管子鉗扳動幾轉后才可啟動。

   輸送高粘度或含顆粒及腐蝕性的介質后，應用水或溶劑進行沖洗，防止阻塞，以免下次啟動困難。

   冬季應排除積液，防止凍裂

   使用過程中軸承座內的定期加潤滑油，發現軸端有滲流時，要及時處理或更換油封。

   在運行中如發現異常情況，應立即停車檢查原因，排除故障。

故障排除：

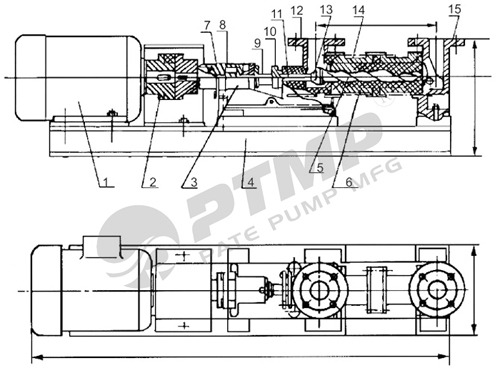

結構圖：

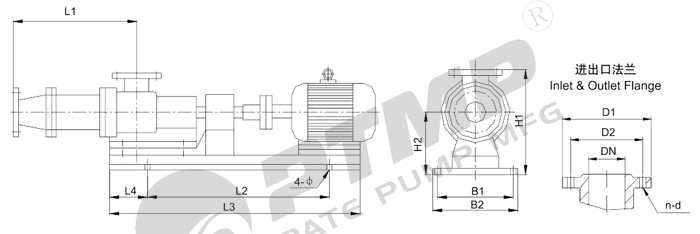

安裝尺寸圖：

安裝尺寸表：
