JCM型電磁隔膜計量泵概述：

JCM型電磁隔膜計量泵是計量泵的一個種類，計量泵是一種可以計量被輸送流體的特殊容積式泵。它一般由控制部分、驅動部分、傳動部分及過流部分組成，電磁隔膜計量泵區別與其他計量泵的主要是驅動部分。 電磁隔膜計量泵是由電磁鐵為驅動，為輸送小流量低壓力液體而設計的一種計量泵，它以結構簡單、易于控制、能耗小、計量準確、調節方便以及價格便宜而在行業內受到歡迎，它的設計原則為“簡單方便”，不過它的缺點就是計量流量小（一般90(L/h)以下），對管路壓力要求比較低，這也從某些方面限制了它在工業上的應用。

JCM型電磁隔膜計量泵特點：

1.沖程速度調節范圍：0-100次/分(每分鐘沖程數)。

2.可選擇內部(手動)或外部控制方式。

3.可調節對mA輸入信號的反應斜率值。

4.對輸入脈沖信號可乘/除(1-999)運算。

5.有批累加功能可選。

6.控制板按鍵鎖定功能，可防止誤操作。

7.“低液位”關泵及報警輸出。

8.可編程流量監控及帶報警輸出。

9.六級壓力控制。

10.具有連續不丟失存儲器，無需電池。

11.遠程開/關控制。

12.脈沖輸出

13.自動線電壓樸償和過壓保護

14.可設置菜單，以選擇功能或參數。

有RS485通信接口，標準的modbus RUN通信，可直接接入DCS或FCS系統，實現計算機遠程控制。

JCM型電磁隔膜計量泵型號意義：

 例：JCM2-4.9/20

JCM2-電磁隔膜計量泵

4.9-流量(L/h)

20-壓力(bar)

JCM型電磁隔膜計量泵用途：

廣泛應用于石油、化工、電力冶金、礦山、造船、輕工、農業、民用和國防等各部門。飲用水處理：投加消毒劑冷卻循環水：投加消毒劑污水處理：投加絮凝劑造紙行業：投加添加劑塑料生產：投加添加劑

JCM型電磁隔膜計量泵參數表：

隔膜計量泵常見故障和排除方法：

打不出藥水的原因有：

1、過濾器與進藥的管子堵塞。解決辦法：清洗即可。

2、進藥口與出藥口的球閥由于異物堵住。解決辦法：清洗即可。

3、進藥口與出藥口的球閥封閉性不好，漏氣。解決辦法：將球閥用力旋幾下，使之與底座緊密結合。

4、進出藥口的密封圈松動或脫落。解決辦法：檢查時須小心上下共有4個。

5、膜片破損。解決辦法：換掉，重新安裝。

6、連桿組卡死。解決辦法：一種是維修，把連桿組零部件拆開，生銹的部位用銼刀磨平再加上潤滑油即可；二是換新的連桿組。

7、馬達燒掉。解決辦法：換掉。

8、調整凸輪被調到“0”的位置，流量為零也打不出藥水。解決辦法：將調整凸輪調整使其刻度不為0。

流量達不到規定要求的原因有：

1、產品在出廠時流量為大(“10”的位置)，調整凸輪被人調整過導致流量變小。

2、進出藥口的球閥有被異物堵塞導致流量變小(比較微小的異物)。解決方法：清洗即可。

3、所打藥水的濃度，因我公司產品在廠內測試以清水為準，所以會有微小誤差。

4、過濾器與進藥的管子堵塞(比較微小的異物)。解決方法：清洗即可。

隔膜計量泵的故障原因及處理方法：

1、電動機不能啟動原因：(1) 電源無電；(2)電源一相或二相斷電

處理方法（1）檢查電源供電情況；(2)檢查保險絲及接觸點是否良好

2、不排液或排液不足原因：(1) 吸入管堵塞或吸入管路閥門未打開；(2) 吸入管路漏氣；(3) 吸入管太長,急轉彎多；(4) 吸入閥或排出閥閥面而損壞或落入外來雜物,使閥面密封不嚴；(5) 隔膜腔內殘存空氣；(6) 補油閥組或隔膜腔等處漏氣,漏油；(7) 安全閥,補償閥動作不正常；(8) 補油系統的油有雜質,閥被墊上,密封不嚴；(9) 柱塞填料處泄漏嚴重；(10)電機轉數不足或不穩定；(11)吸入液面太低

處理方法：(1) 檢查吸入管,過濾器,打開閥門；(2) 將漏氣部位封嚴；(3) 加粗吸入管,減少急轉彎；(4) 檢查閥的密封性,必要時更換閥,閥座；(5) 重新灌油,排出氣體；(6) 找出泄露部位并封嚴；(7) 重新調節；(8) 換干凈的油；(9) 調節填料壓蓋或更換新填料；(10)穩定電機轉速；(11)調整吸入液面高度

3、泵的壓力達不到性能參數原因：(1) 吸入,排出閥損壞；(2) 拄塞填料處漏損嚴重；(3) 隔膜處或排出管接頭密封不不嚴

處理方法：(1) 更換新閥；(2) 調節填料壓蓋或更換新填料；(3) 找出漏氣部位并封嚴

4、計量精度降低原因：(1) 吸入閥或排出閥閥面而損壞或落入外來雜物,使閥面密封不嚴；(2) 隔膜腔內殘存空氣；(3) 補油閥組或隔膜腔等處漏氣,漏油；(4) 安全閥,補償閥動作不正常；(5) 補油系統的油有雜質,閥被墊上,密封不嚴；(6) 柱塞填料處泄漏嚴重；(7)電機轉數不足或不穩定；(8)吸入液面太低；(9) 拄塞零點偏移

處理方法：(1) 檢查閥的密封性,必要時更換閥,閥座；(2) 重新灌油,排出氣體；(3) 找出泄露部位并封嚴；(4) 重新調節；(5) 換干凈的油；(6) 調節填料壓蓋或更換新填料；(7)穩定電機轉速；(8)調整吸入液面高度(9)重新調整柱塞零點

5、零件過熱原因：(1) 傳動機構油箱的油量過多或不足,油有雜質；(2) 各運動付潤滑情況不好；(3) 填料壓的過緊

處理方法：(1) 更換新油,使油量適宜；(2) 檢查清洗各油孔；(3) 調整填料壓蓋

6、泵內有沖擊響聲原因：(1) 各運動副磨損嚴重；(2) 閥升程太高

處理方法：(1) 調節或更換零件；(2) 調節升程高度,避免閥的滯后

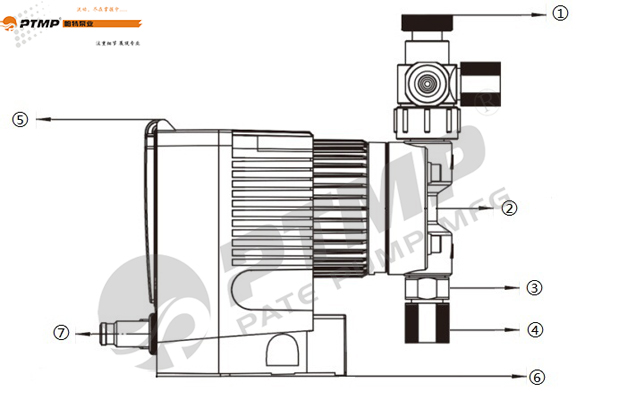

JCM型電磁隔膜計量泵結構圖：

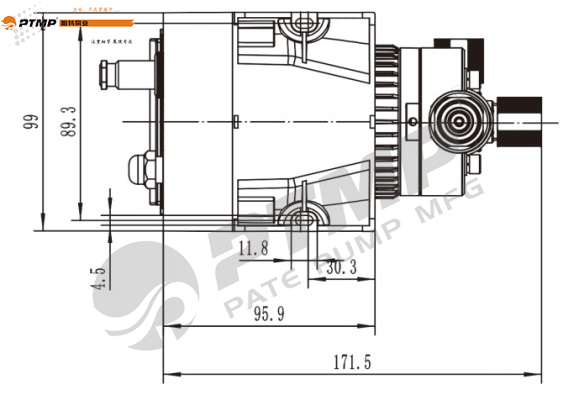

JCM型電磁隔膜計量泵安裝尺寸圖：
